2011년 49회 배관기능장 기출문제 (필기시험, 4월 17일 시행)

2011년 49회 배관기능장 필기시험은 4월 17일에 시행되었고, 자격검정 수탁 시행 기관은 한국산업인력공단입니다.

도타비 문제은행의 배관기능장 필기 기출문제 모의고사에 수록된 2011년 49회 배관기능장 필기시험 기출문제 CBT는 회원 가입 등의 번거로운 절차 없이 인터넷 환경에서 PC 또는 모바일 기기 등을 이용하여 문제를 풀고 자동으로 채점한 후 틀린 문제 다시 풀기 등의 추가학습 기능이 탑재되어 있으며, 문제 파일이 첨부되어 있습니다.

도타비 문제은행의 배관기능장 필기 기출문제 모의고사 CBT에서는 연도별 자격시험 시행 회차별로 분류한 CBT와 랜덤 모의고사를 활용할 수 있습니다.

■ 2011년 49회 배관기능장 필기 기출문제 CBT 응시, 문제 파일 내려받기 (↓)

2011년 49회 배관기능장 필기 기출문제 CBT

■ 도타비 문제은행 배관기능장 필기 기출문제 모의고사, CBT (↓)

도타비 문제은행 :: 배관기능장 필기 기출문제 모의고사, CBT

■ 2011년 49회 배관기능장 필기 기출문제 (↓)

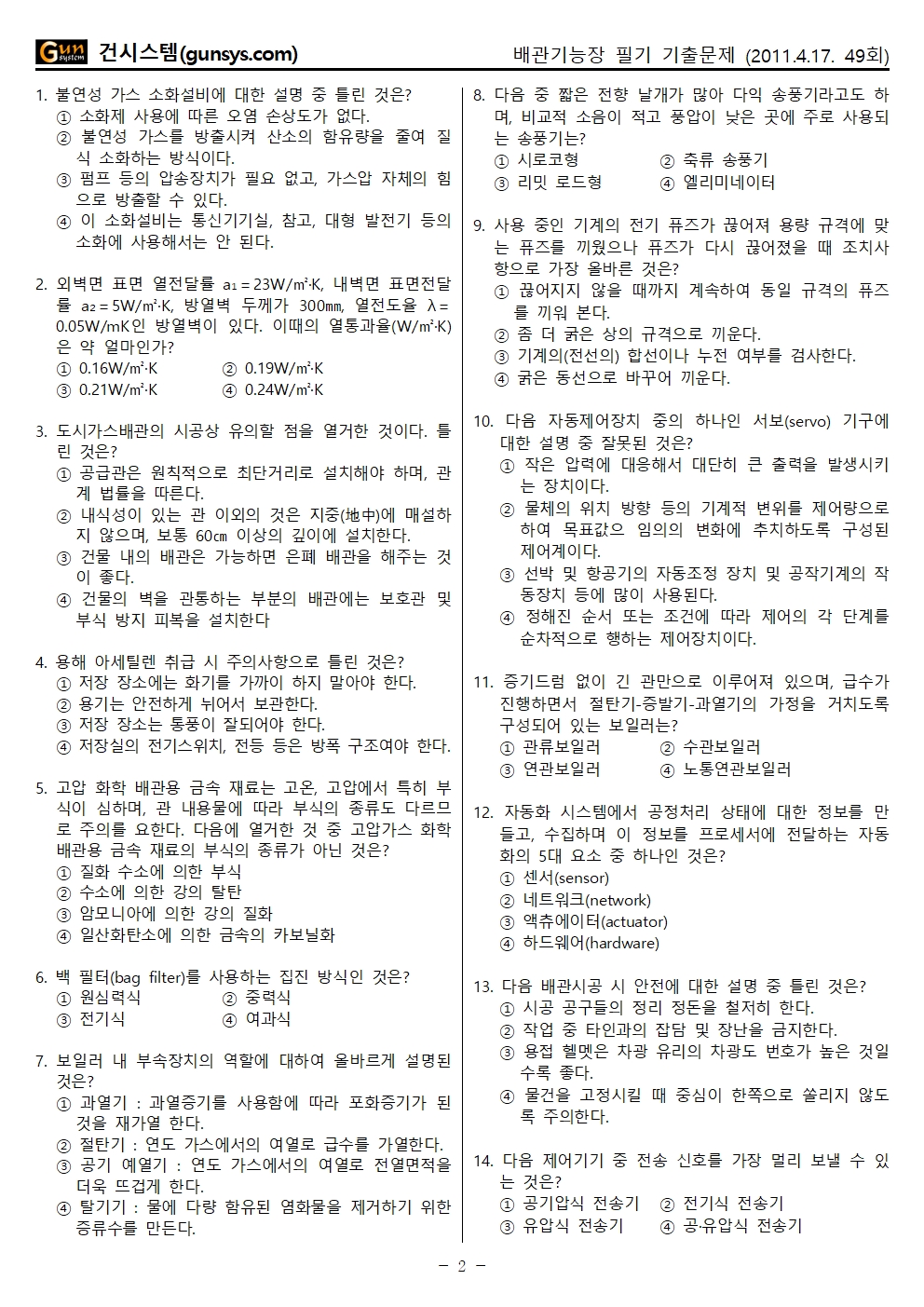

2011년 49회 배관기능장 필기시험 기출문제 파일 견본

1. 불연성 가스 소화설비에 대한 설명 중 틀린 것은?
① 소화제 사용에 따른 오염 손상도가 없다.
② 불연성 가스를 방출시켜 산소의 함유량을 줄여 질식 소화하는 방식이다.
③ 펌프 등의 압송장치가 필요 없고, 가스압 자체의 힘으로 방출할 수 있다.
④ 이 소화설비는 통신기기실, 참고, 대형 발전기 등의 소화에 사용해서는 안 된다.

2. 외벽면 표면 열전달률 a₁＝23W/㎡·K, 내벽면 표면전달률 a₂＝5W/㎡·K, 방열벽 두께가 300㎜, 열전도율 λ＝0.05W/mK인 방열벽이 있다. 이때의 열통과율(W/㎡·K)은 약 얼마인가?
① 0.16W/㎡·K
② 0.19W/㎡·K
③ 0.21W/㎡·K
④ 0.24W/㎡·K

3. 도시가스배관의 시공상 유의할 점을 열거한 것이다. 틀린 것은?
① 공급관은 원칙적으로 최단거리로 설치해야 하며, 관계 법률을 따른다.
② 내식성이 있는 관 이외의 것은 지중(地中)에 매설하지 않으며, 보통 60㎝ 이상의 깊이에 설치한다.
③ 건물 내의 배관은 가능하면 은폐 배관을 해주는 것이 좋다.
④ 건물의 벽을 관통하는 부분의 배관에는 보호관 및 부식 방지 피복을 설치한다

4. 용해 아세틸렌 취급 시 주의사항으로 틀린 것은?
① 저장 장소에는 화기를 가까이 하지 말아야 한다.
② 용기는 안전하게 뉘어서 보관한다.
③ 저장 장소는 통풍이 잘되어야 한다.
④ 저장실의 전기스위치, 전등 등은 방폭 구조여야 한다.

5. 고압 화학 배관용 금속 재료는 고온, 고압에서 특히 부식이 심하며, 관 내용물에 따라 부식의 종류도 다르므로 주의를 요한다. 다음에 열거한 것 중 고압가스 화학 배관용 금속 재료의 부식의 종류가 아닌 것은?
① 질화 수소에 의한 부식
② 수소에 의한 강의 탈탄
③ 암모니아에 의한 강의 질화
④ 일산화탄소에 의한 금속의 카보닐화

6. 백 필터(bag filter)를 사용하는 집진 방식인 것은?
① 원심력식
② 중력식
③ 전기식
④ 여과식

7. 보일러 내 부속장치의 역할에 대하여 올바르게 설명된 것은?
① 과열기 : 과열증기를 사용함에 따라 포화증기가 된 것을 재가열 한다.
② 절탄기 : 연도 가스에서의 여열로 급수를 가열한다.
③ 공기 예열기 : 연도 가스에서의 여열로 전열면적을 더욱 뜨겁게 한다.
④ 탈기기 : 물에 다량 함유된 염화물을 제거하기 위한 증류수를 만든다.

8. 다음 중 짧은 전향 날개가 많아 다익 송풍기라고도 하며, 비교적 소음이 적고 풍압이 낮은 곳에 주로 사용되는 송풍기는?
① 시로코형
② 축류 송풍기
③ 리밋 로드형
④ 엘리미네이터

9. 사용 중인 기계의 전기 퓨즈가 끊어져 용량 규격에 맞는 퓨즈를 끼웠으나 퓨즈가 다시 끊어졌을 때 조치사항으로 가장 올바른 것은?
① 끊어지지 않을 때까지 계속하여 동일 규격의 퓨즈를 끼워 본다.
② 좀 더 굵은 상의 규격으로 끼운다.
③ 기계의(전선의) 합선이나 누전 여부를 검사한다.
④ 굵은 동선으로 바꾸어 끼운다.

10. 다음 자동제어장치 중의 하나인 서보(servo) 기구에 대한 설명 중 잘못된 것은?
① 작은 압력에 대응해서 대단히 큰 출력을 발생시키는 장치이다.
② 물체의 위치 방향 등의 기계적 변위를 제어량으로 하여 목표값으 임의의 변화에 추치하도록 구성된 제어계이다.
③ 선박 및 항공기의 자동조정 장치 및 공작기계의 작동장치 등에 많이 사용된다.
④ 정해진 순서 또는 조건에 따라 제어의 각 단계를 순차적으로 행하는 제어장치이다.

11. 증기드럼 없이 긴 관만으로 이루어져 있으며, 급수가 진행하면서 절탄기-증발기-과열기의 가정을 거치도록 구성되어 있는 보일러는?
① 관류보일러
② 수관보일러
③ 연관보일러
④ 노통연관보일러

12. 자동화 시스템에서 공정처리 상태에 대한 정보를 만들고, 수집하며 이 정보를 프로세서에 전달하는 자동화의 5대 요소 중 하나인 것은?
① 센서(sensor)
② 네트워크(network)
③ 액츄에이터(actuator)
④ 하드웨어(hardware)

13. 다음 배관시공 시 안전에 대한 설명 중 틀린 것은?
① 시공 공구들의 정리 정돈을 철저히 한다.
② 작업 중 타인과의 잡담 및 장난을 금지한다.
③ 용접 헬멧은 차광 유리의 차광도 번호가 높은 것일수록 좋다.
④ 물건을 고정시킬 때 중심이 한쪽으로 쏠리지 않도록 주의한다.

14. 다음 제어기기 중 전송 신호를 가장 멀리 보낼 수 있는 것은?
① 공기압식 전송기
② 전기식 전송기
③ 유압식 전송기
④ 공·유압식 전송기

15. 연소의 이상 현상 중 선화를 설명하고 있는 것은?
① 가스의 연소속도가 유출속도에 비해 크게 되었을 때 불꽃이 염공에서 연소기 내부로 침입하는 현상
② 가스의 연소 유출속도가 연소속도에 비해 크게 되었을 때 불꽃이 염공에 접하여 연소되지 않고 염공을 떠나 공중에서 연소하는 현상
③ 불꽃의 저부에 대한 공기의 움직임이 강해지면 불꽃이 노즐에서 정착하지 않고 띄어져 꺼져버리는 현상
④ 연소 생성물 중의 가연성분이 산화반응을 완전히 완료하지 안으므로 일산화탄소, 그을음 등이 생기는 현상

16. 가스배관 이음 방법 중 부식에 대하여 강하고, 강도가 있으므로 지반의 침하 등에 강한 이음은?
① 나사 이음
② 플랜지 이음
③ 플레어 이음
④ 기계적 이음

17. 플랜트 내부의 이물질을 물리적으로 제거할 때 각종 세정기를 사용하여 실시한다. 배관류의 세정에 국한하여 실시되며 관내 흰스케일을 제거하는데 최적의 기계적 세정방법으로 적합한 것은?
① 물분사기(water jet) 세정법
② 피그(pig) 세정법
③ 샌드 브라스트(sand blast) 세정법
④ 숏 브라스트(shot blast) 세정법

18. 배관설비 시험에 관한 일반적인 설명으로 잘못된 것은?
① 고압가스설비는 상용압력의 1.5배 이상 압력으로 실시하는 내압시험 및 상용압력 이상의 압력으로 기밀시험을 실시한다.
②  통수시험은 방로 피복을 한 후에 실시한다.
③ 일반적으로 주관과 지관을 분리하여 시험하고 지관은 지관 모두를 시행한다.
④ 공기 빼기 밸브에서 물이 나오기 시작하여 관내 공기가 완전히 빠진 것을 확인 후 밸브를 닫고 시험한다.

19. PI 동작이라고도 하며, 스랩 입력에 비례한 출력에 그 출력을 적분한 것을 조합한 모양으로 출력이 나오는 제어 방법인 동작인 것은?
① 적분동작
② 미분동작
③ 비례적분동작
④ 비례동작

20. 통기관의 관경 결정 방법 중 틀린 것은?
① 배수탱크의 통기관경은 50㎜ 이상으로 한다.
② 각개통기관의 관경은 그것에 연결되는 배수 관경의 1/2 이상으로 하며, 최소관경은 20㎜ 이상으로 한다.
③ 결합통기관은 배수수직관과 용기수직관 중 관경이 작은 쪽의 관경 이상으로 한다.
④ 신정통기관의 관경은 관경을 줄이지 않고 연장에서 대기 중에 개방한다.

21. 강관의 신축이음쇠 중 압력 8㎏f/㎠ 이하의 물, 기름 등의 배관에 사용하고 직선으로 이음하므로 설치공간이 루프형에 비해 적으며, 신축량이 크고 신축으로 인한 응력이 생기지 않는 것은?
① 슬리브형
② 벨로즈형
③ 루프형
④ 스위블형

22. 스테인리스 강관의 용도로 적합하지 않은 것은?
① 기계구조물
② 보일러 및 열교환기용
③ 배수관용
④ 위생용

23. 다음 중 수도용 주철관의 기계식 이음(mechanical joint)에 사용되는 재료는?
① 플라스틱
② 난
③ 마
④ 고무링

24. 연단을 아마인유와 혼합한 것으로서 녹을 방지하기 위해 페인트 밑칠로 사용하며, 밀착력이 강력하고 풍화에 강한 도료는?
① 산화칠 도료
② 광명단 도료
③ 알루미늄 도료
④ 합성수지 도료

25. 다음 연관의 종류 중 화학공업용에 가장 적합한 것은?
① 연관 1종
② 연관 2종
③ 연관 3종
④ 연관 4종

26. 열동식 트랩의 설명 중 맞는 것은?
① 구조상 역류를 일으킬 우려가 없다.
② 과열 증기용으로 적당하다.
③ 동결의 염려가 없다.
④ 다른 형식의 것보다 응축수 배출능력이 크다.

27. 냉매용 밸브를 설명한 것 중 틀린 것은?
① 플로트밸브 : 만액식 증발기에 사용하며 증발기 속의 액면을 일정하게 조절
② 증발압력조정밸브 : 증발기와 압축기 사이에 설치하여 증발기의 부하를 조절
③ 팽창밸브 : 냉동부하와 증발온도에 따라 증발기에 들어가는 냉매량을 조절
④ 전자밸브 : 온도조절기나 압력조절기 등에 의해 신호전류를 받아 자동적으로 밸브를 개폐

28. 패킹을 선정하는데 고려해야 할 사항 중 유체의 물리적 성질과 가장 관계가 깊은 것은?
① 패킹의 경도
② 플랜지의 형상
③ 재료의 내식성
④ 유체의 압력

29. 동관 이음쇠의 한 쪽은 안쪽으로 동관이 삽입 접합되고 다른 쪽은 암나사를 내며, 강관에는 수나사를 내어 나사이음하게 되는 경우에 필요한 동합금 이음쇠는?
① C×F 어댑터
② Ftg×F 어댑터
③ C×M 어댑터
④ Ftg×M 어댑터

30. 다음 중 연질염화비닐관이 연화하여 변형되기 시작하는 온도는 약 몇 도인가?
① 45℃
② 75℃
③ 160℃
④ 300℃

31. 일반적인 수도용 주철관 보통압관의 최대 사용 정수두 압력은 몇 ㎏f/㎠인가?
① 5
② 7.5
③ 9
④ 12

32. 강관의 종류와 KS 규격 기호가 맞는 것은?
① SPHT : 고압 배관용 탄소강관
② SPPH : 고온 배관용 탄소강관
③ STHA : 저온 배관용 탄소강관
④ SPPS : 압력 배관용 탄소강관

33. 내경 400㎜ 두께 10㎜의 압력탱크에 2MPa의 압력이 가해질 때 발생되는 최대인장응력은 몇 MPa인가?
① 10
② 20
③ 30
④ 40

34. 다음 중 체크밸브의 종류로 틀린 것은?
① 스윙 체크밸브
② 나사조임 체크밸브
③ 버터 플라이 체크밸브
④ 앵글 체크밸브

35. 열용량에 대한 설명으로 맞는 것은?
① 어떤 물질 1㎏의 온도를 10℃ 변화시키기 위하여 필요한 열량
② 어떤 물질의 연소 시 생기는 열량
③ 어떤 물질의 온도를 1℃ 변화시키기 위하여 필요한 열량
④ 정적비열에 대한 정압비열을 백분율로 표시한 값

36. 다음 중 석면시멘트관의 이음 방법이 아닌 것은?
① 기볼트 이음
② 플랜지 이음
③ 칼라 이음
④ 심플렉스 이음

37. 평균 온도 차가 5℃일 때 열관류율이 500W/㎡·K 인 응축기가 있다. 응축기에서 제거되는 열량이 18㎾일 때 전열면적은 몇 ㎡인가?
① 2.3㎡
② 4.6㎡
③ 7.2㎡
④ 9.6㎡

38. 다음 중 용접부의 잔류 응력 완화법이 아닌 것은?
① 기계적 응력 완화법
② 저온 응력 완화법
③ 침탄 응력 완화법
④ 노내 풀림 완화법

39. 강관 접합에서 슬리브 용접 접합 시 슬리브의 길이는 파이프 지름의 몇 배 정도가 가장 적합한가?
① 0.5~1배
② 1.2~1.7배
③ 2.0~2.5배
④ 2.5~3.2배

40. 급수설비에서 수질오염 방지대책에 관한 설명으로 틀린 것은?
① 빗물이 침입할 수 없는 구조로 하여야 한다.
② 급수탱크 내부에 급수 이외의 배관이 통과해서는 안 된다.
③ 지하 탱크나 옥상 탱크는 건물 골조를 이용하여 만든다.
④ 역사이폰 작용을 막기 위해서 급수관이 부압으로 되었을 때, 물이 역류되어 빨려 들어가지 않는 구조로 시공해야 한다.

41. 용접법 분류 중에서 압접에 해당하지 않는 것은?
① 스터드 용접
② 마찰 용접
③ 초음파 용접
④ 프로젝션 용접

42. 직류아크용접에서 직류정극성(DCSP)의 특징을 가장 올바르게 설명한 것은?
① 모재의 용입이 깊고, 비드의 폭이 넓다.
② 모재의 용입이 깊고, 용접봉의 녹음이 느리다.
③ 모재의 용입이 얇으며, 비드의 폭이 좁다.
④ 모재의 용입이 얇으며, 용접봉의 녹음이 느리다.

43. 동관용 공구 중에서 동관 끝의 확관용 공구로 맞는 것은?
① 익스팬더
② 사이징 툴
③ 튜브벤더
④ 튜브커터

44. 강관을 가열 굽힘 할 때의 가열 온도로 다음 중 가장 적합한 것은?
① 500~600℃
② 1200℃ 정도
③ 800~900℃
④ 1350℃ 정도

45. 주철관의 소켓이음에 대한 설명으로 틀린 것은?
① 납은 얀의 이탈을 방지한다.
② 주로 건축물의 배수배관에 많이 사용하며, 연납이음이라고 한다.
③ 얀은 납과 물이 접촉하는 것을 방지한다.
④ 얀은 수도관일 경우 삽입길이의 2/3 정도 채워 누수를 막아준다.

46. 다음 중 폴리에틸렌관 이음의 종류가 아닌 것은?
① 인서트 이음
② 테이퍼 조인트 이음
③ 용착 슬리브 이음
④ 몰코 이음

47. 치수선과 치수보조선의 기입방법으로 틀린 것은?
① 치수선은 원칙적으로 지시하는 길이 또는 각도를 측정하는 방향으로 평행하게 긋는다.
② 치수선 끝에는 화살표, 사선 또는 검정 동그라미를 붙여 그린다.
③ 기점기호는 치수선의 기점을 중심으로 검정 동그라미를 붙여 그린다.
④ 중심선, 외형선, 기준선 및 이들의 연장선을 치수선으로 사용하면 안된다.

48. 2개 이상의 관을 동일한 지지대 위에 나란히 배관할 경우 지면의 높이를 기준면으로 하고, 관 밑면까지 높이를 3000㎜라 할 때 치수 기입법으로 적합한 것은?
① EL＋3000 BOP
② EL＋3000 TOP
③ GL＋3000 BOP
④ GL＋3000 TOP

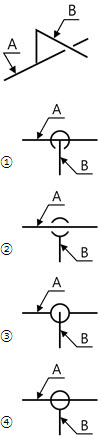

49. 그림은 관 A로부터 분기된 관 B가 화면에 직각으로 바로 앞쪽으로 올라가 있으며 구부러져 있는 경우이다. 정투상도가 바르게 그려진 것은?

50. 그림과 같은 배관의 도시기호는 다음 중 어느 것인가?

① 용접식 캡
② 나사 박음식 플러그
③ 막힌 플랜지
④ 나사 막음식 캡

51. 아래의 용접기호에서 인접한 용접부 간의 간격을 나타내는 것은?

① a
② n
③ ℓ
④ (e)

52. 한 도면에서 선들이 두 가지 이상 중복되어 있을 때 그려지는 우선순위로 맞는 것은?
① 외형선→숨은선→절단선→중심선
② 절단선→숨은선→외형선→중심선
③ 중심선→숨은선→절단선→외형선
④ 숨은선→절단선→중심선→외형선

53. 제도에서 지시, 치수 등을 기입하기 위한 용도로 사용하는 선으로 맞는 것은?
① 굵은 실선
② 일점쇄선
③ 이점쇄선
④ 가는 실선

54. 아래 도면의 물량을 맞게 사출한 것은?

① 앨보 2개, 티 1개
② 앨보 1개, 티 2개
③ 앨보 2개, 티 2개
④ 앨보 3개, 티 1개

55. 로트 크기 1000, 부적합품률이 15%인 로트에서 5개의 랜덤 시료 중에서 발견된 부적합품수가 1개일 확률을 이항분포로 계산하면 약 얼마인가?
① 0.1648
② 0.3915
③ 0.6085
④ 0.8352

56. 다음 검사의 종류 중 검사공정에 의한 분류에 해당되지 않는 것은?
① 수입검사
② 출하검사
③ 출장검사
④ 공정 검사

57. 품질 코스트(quality cost)를 예방 코스트 실패 코스트, 평가 코스트로 분류할 때, 실패 코스트(failure cost)에 속하는 것이 아닌 것은?
① 시험 코스트
② 불량대책 코스트
③ 재가공 코스트
④ 설계변경 코스트

58. 림과 같은 계획공정도(Network)에서 주공정은? (단, 화살표 아래의 숫자는 활동 시간을 나타낸 것이다.)

① ①－③－⑥
② ①－②－⑤－⑥
③ ①－②－④－⑤－⑥
④ ①－③－④－⑤－⑥

59. 다음 중 계량값 관리도에 해당되는 것은?
① c 관리도
② nP 관리도
③ R 관리도
④ u 관리도

60. Ralph M. Barnes 교수가 제시한 동작경제의 원칙 중 작업장 배치에 관한 원칙(Arrange- ment of the workplace)에 해당되지 않는 것은?
① 가급적이면 낙하식 운반방법을 이용한다.
② 모든 공구나 재료는 지정된 위치에 있도록 한다.
③ 충분한 조명을 하여 작업자가 잘 볼 수 있도록 한다.
④ 가급적 용이하고 자연스러운 리듬을 타고 일할 수 있도록 작업을 구성하여야 한다.
